部品類・リレー・スイッチ

部品類(リレー・スイッチ・ヒューズ)

DCリレー(12V・24V)
仕様(品名)	特徴	価格
24V/30A　1a	１極リレー機械的寿命1000万回以上電気的寿命 10万回以上	1,500円/個 (税抜き) 1aリレー用圧着端子セット(別売り) 180円　 (税抜き)
12V/40A　1a 24V/20A　1a (ブラケットタイプ)	悪環境に強いプラシール型　(車栽用) １極小型リレー機械的寿命100万回以上電気的寿命 5万回以上	12V/40A 1,300円/個 (税抜き) 24V/20A 1,200円/個 (税抜き) 1aリレー用圧着端子セット(別売り) 180円　 (税抜き)
12V/40A-30A　1c (ブラケットタイプ)	悪環境に強いプラシール型　(車栽用) NO-40A NC-30A 機械的寿命100万回以上電気的寿命 5万回以上	12V/40A -30A 1,400円/個 (税抜き) 1cリレー用圧着端子セット(別売り) 200円　 (税抜き)

(写真は1aリレー用)

圧着端子セット

1aリレー用圧着端子セット(黄色-接点用X2,ピンクX2)	180円(税抜き)
1cリレー用圧着端子セット(黄色-接点用X3,ピンクX2)	200円(税抜き)

・機械的寿命とは無負荷状態で接点を開閉した時の動作寿命　　
・電気的寿命とはリレーの最大定格を流した時の接点の消耗寿命

a接点・・・通常は開いていてコイルに通電した時に閉じる接点(NO)
c接点・・・2つの接点をコイルの通電状態で切り替える。コイルに通電した時に閉じる接点(NO)とコイルに通電した時に開く接点(NC)

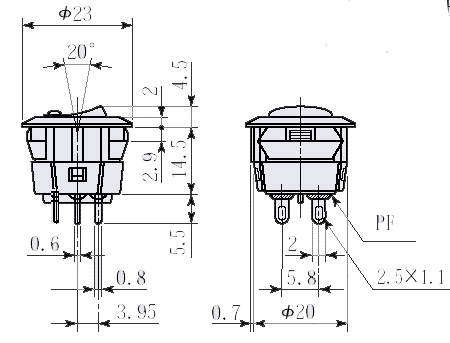

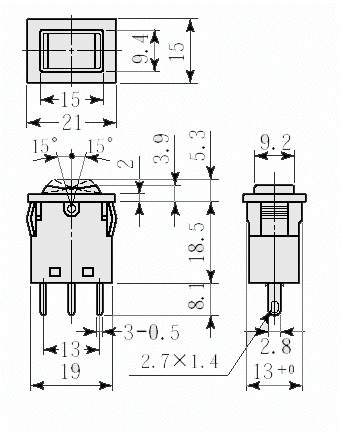

小型ロッカースイッチ

サイズ寸法	品名・仕様	価格
	・DS850ASK-T 　ON-ON　(1極) 5A/AC125V 3A/AC250V DCでの仕様はAC125V容量と同じなります。 (付属品　接続端子)	1個　310円(税抜き)
	・DS850CF-T 　ON-OFF-ON　(1極) 5A/AC125V 3A/AC250V DCでの仕様はAC125V容量と同じなります。 (付属品　接続端子)	1個　400円(税抜き)
	・DS059A-ON-M-T 　ON-ON　(1極) 5A/125V 3A/250V DCでの仕様はAC125V容量と同じなります。 (付属品　接続端子)	1個　260円(税抜き)

上記スイッチはメーカー受注生産品のため弊社在庫なしの場合は納期がかかります。

端子台

　アース用端子台-50A　8P、4Pタイプアース用は端子間の仕切り無し

アース端子台端子台4P

お問い合わせ

　配線ヒューズ類

	商品名・仕様	価格
(緑)40A-スローブローヒューズ (赤)-50Aスローブローヒューズ (黄)-60Aスローブローヒューズ	・40Aスローブローヒューズセット 1,400円/セット(税抜き)　ヒューズ(緑) ・50Aスローブローヒューズセット 1,480円/セット(税抜き)　ヒューズ(赤) 追加品　・60Aスローブローヒューズセット 1,480円/セット(税抜き)　ヒューズ(黄)　　　　　　　丸端子側をバッテリ－＋端子へ付属圧着端子に3.0-5.0スケア線を取付けてコネクターに取付けて下さい。
	40Aオートヒューズセット 50Aヒュージブルリンクセット代替え品 SCP12・RCシリーズ等の配線キットに付属された50Aヒュージブルリンク製品の交換用品になります。 (1個単位の販売)	販売終了品
	50Aヒュージブルリンクセット配線保護用配線キット内のと同じ製品になります。 (青い線が50Aヒューズ、バッテリー端子に取付け)	販売終了品
