AC自動切替え器　
・ACS30-10 (発電機100V仕様)・ACS30-T15(発電機115V仕様)
　製品販売終了致しました。(ACS2020B,2525Bをご検討下さい)

本製品はAC電源入力3系統(インバーター、商用電源、発電機)を自動で切替えてAC100Vを2系統出力(ACS30-10)またはAC100Vと115V(ACS30-T15)をそれぞれ1系統づつ出力するAC電源自動切替え製品です。　　　　　　(商用電源-電力会社から送電される電源)
ACS30-10は発電機AC100V仕様、 ACS30-T15は発電機AC115V仕様で付属に外付けトランスがあります。

・本製品は商用電源、発電機からのAC入力を電源としてAC電源自動切替え動作します。(インバーター時は表示点灯のみ)

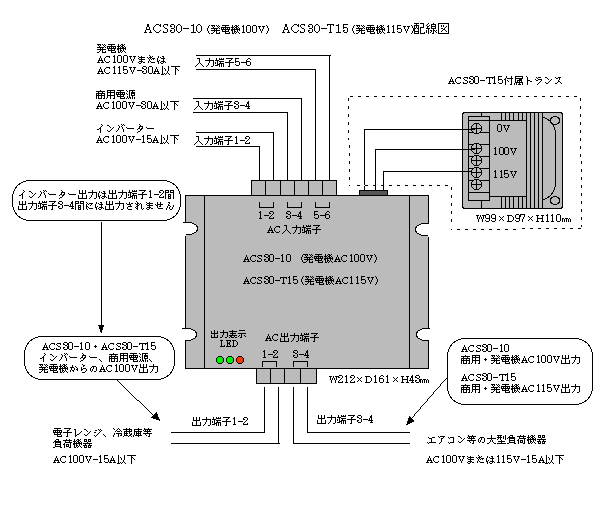

　各入力端子はインバーター1-2間、 商用電源3-4間、 発電機5-6間が指定されています。
・出力の切替えには優先順位があります。　インバーター＜ 商用電源 ＜ 発電機

・商用電源、 発電機入力端子にAC電圧が入力されることにより出力電源を切替えます。(切替え時には出力は瞬断します)
　インバーター出力は出力端子1-2間のみ、出力端子3-4間には出力されません。　　　(本製品にはスイッチ類はありません)

・ACS30-T15は外付けトランスにより商用電源AC100Vを出力端子3-4間にAC115Vに上げて出力(1-2間AC100V)、発電機AC115V
　時は出力端子1-2間にAC100Vに下げて出力(3-4間AC115V)します。　

ACS30-10
W212×D161×H43mm

AC自動切替え器　販売終了品
・ACS30-10 (発電機AC100V仕様)　29,100円(税抜き)

入力電圧範囲
入力3系統　　　　　　 　　 AC80-136V 　(50/60Hz)　
入力電流
入力端子1-2 　インバーター 100V-15A
入力端子3-4 　商用電源 　　100V-30A
入力端子5-6 　発電機 　　　100V-30A

出力電流
出力端子1-2 　　　　　　　 100V-15A
出力端子3-4　　　　　　 　 100V-15A

ACS30-T15
本体　　　　　W212×D161×H43mm
付属トランス　W 99×D97×H110mm

AC自動切替え器　販売終了品
・ACS30-T15 (発電機AC115V仕様)　44,100円(税抜き)

入力電圧範囲
入力3系統 　　　　　　 　　AC80-136V 　(50/60Hz)　
入力電流
入力端子1-2 　インバーター 100V-15A
入力端子3-4 　商用電源 　　100V-30A
入力端子5-6 　発電機 　　　115V-30A　

出力電流
出力端子1-2　　 　　　　　 100V-15A
出力端子3-4　　 　　　　　 115V-15A
付属トランス　　　　　　　　1.5KVA

本製品入出力にはブレーカー(ヒューズ)はありません、入出力ラインに流れる電流に合わせて適切なブレーカー(ヒューズ)を設置して下さい。

(製品の仕様は改良のため予告なく変更する場合がございます)

製品販売終了致しました。(新製品ACS2020Bをご検討下さい)

関連製品　ACS2525A・B　 ACS2020B　
