AC自動切替え器　ACS2020B(20Aブレーカー付)

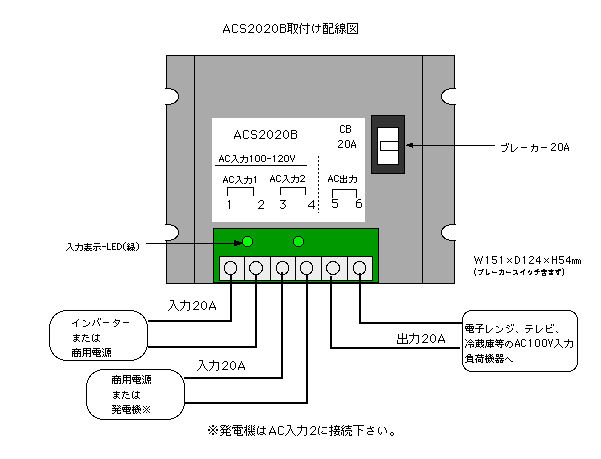

本製品は2系統のAC電源(AC入力1、AC入力2)をAC入力2を優先して自動で切替え出力する製品です。AC出力にはブレーカー(20A)が内蔵され過電流発生時にはAC出力を停止します。(AC入力1=端子台1-2,AC2入力=端子台3-4,AC出力=端子台5-6)　　　　　

本製品はAC入力1、AC入力2からのAC入力を電源として動作します。初期状態(AC電源が未入力)からAC入力1にAC電圧が入力されるとAC出力にはAC入力1電圧が出力されAC1入力端子奥のLED(緑)が点灯します。AC1入力状態でAC入力2にAC電圧が入力されるとAC入力1を遮断(端子奥LED(緑)-消灯)してAC出力を停止、AC入力2電圧に切替えて出力されAC2入力端子奥のLED(緑)が点灯します。 AC入力2電圧が無くなればAC1入力電圧に切替え出力されます。
ACS2020B(AC100V仕様)
入力電圧/周波数範囲
入力電圧(定格)/電流(最大)
AC入力1　端子台 1-2
AC入力2　端子台 3-4
出力電圧(定格)/電流(最大)
AC出力　 端子台5-6　
過電流保護
入力切替え機能(容量)		 AC90-130V 50/60Hz

100-120V/20A
100-120V/20A
　　　
100-120V/20A
ブレーカー /20A
ACリレー接点(2a-25A)
本体サイズ(重量) w151×D124×H54mm (約0.75Kg)
価格改定2023.1

価格27,200円(税抜き)


*AC115V発電機のご使用の場合はお問い合わせ下さい。

*AC電源2系統の切替え仕様から3系統の切替えをACS2020B追加で変更する場合(参考図)

2系統切替えから3系統切替えへACS2020B-2台接続図

(製品の仕様は改良のため予告なく変更する場合がございます)

関連製品 AC3系統切替え器　ACS2525A・B
