AC自動切替え充電器　ACS15-7A(AC切替え、DC12Vバッテリー補充電)　販売終了しました。 本製品はインバーター入力と商用電源からのAC100V入力を商用電源を優先として自動切替えします。商用電源AC100V入力時にはDC12Vバッテリーを自動で補充電する機能があります。一般にACの切替と充電器を別々に設置するスペースと配線の手間を考えた場合には本製品は小型のため設置場所が限られる小型車輌等には最適です。 (商用電源-電力会社から送電される電源) 　 ・AC切替機能　　 入力端子は端子1-2 インバーター、端子3-4 商用電源からの入力が指定されています。 インバーターまたは商用電源のAC100Vは出力端子3-4から出力されます。切替えは商用電源が優先となり切替え時にはAC出力は瞬断します。 ・DC12Vバッテリー充電機能 商用電源AC100V入力時は12Vバッテリーを補充電するためバッテリー電圧が約14.7Vまで(充電電流最大7A準定電流方式)充電します。 充電終了後バッテリー電圧が12.8V以下になると再充電を開始します。また補充電中でもバッテリーの使用は可能、但し充電電流(7A)以上はバッテリーからの放電となります。発電機使用時は商用電源側に商用電源と切替えて接続して下さい。 注) 本製品にはAC電圧変換機能はありません。AC入力115V時AC出力は115Vになります。但しDC12V補充電機能にはAC115Vでも問題はありません。 インバーター、商用電源、発電機の3系統の自動切替タイプはACS2525A・ACS2525B・ACS30-10,ACS30-T15を御覧下さい。

AC自動切替え充電器　ACS15-7A(AC切替え、DC12Vバッテリー補充電) 入力電圧範囲 　　　　　 　 AC80-136V 50/60Hz　 入力端子1-2 インバーター　　AC100V-15A以下 入力端子3-4 商用電源　　　　AC100V-15A以下 出力端子1-2　 DC12V　　(インバーター時は出力されません) 出力端子3-4　　　　　　　　 AC100V-15A以下 切替え優先順位　 　　　　　 (商用電源) 優先 バッテリー補充電機能(出力端子1-2) 　　　　　充電停止電圧　　　　14.7V以上 　　　　　　　　 　　　　　再充電開始電圧　　　12.8V以下 　　　　　　　　　 充電電流(最大) 7A　　　　　(準定電流方式)　　 　　販売終了しました。　　　　　　　　　　38,000円(税込41,040円)

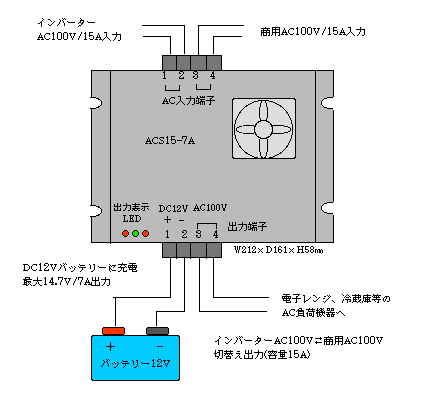

AC自動切替え充電器　ACS15-7A　配線図
