SLセパレーターRC-12-40A(走行充電12V)

SLセパレ−ターRC-12-40Aはシンプルで安価な走行充電装置です。
メインバッテリーが過放電にならないようにサブバッテリーを充電することができます。

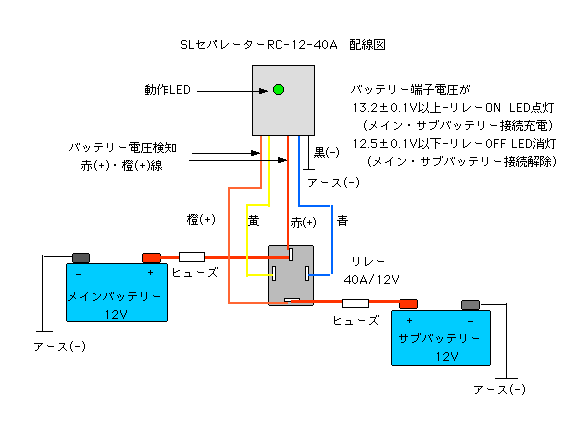

SLセパレーターRC-12-40Aはバッテリー電圧を検知して付属40Aリレー(車載用)を制御するコントロールユニットです。 12Vメイン・サブバッテリーどちらかの電圧が13.2V以上でリレーON(LED点灯)メイン・サブバッテリーを並列接続して電圧が低いバッテリーに対して充電、メイン・サブバッテリー電圧が12.5V以下でリレーOFF(LED消灯)バッテリーを並列接続を解除します。

般にACC(キースイッチ)で単にリレーをONさせる、オルターネーターの信号でリレーをONさせる方式ではメインバッテリーの過放電を防止するには不十分です。夜間渋滞でヘットライトを点灯のままの状態で停車、エアコンなどの機器を使用していた場合などではアイドリング状態でのオルターネーターの発電は少ないため充電できずにバッテリーから不足分が放電されます。さらにサブバッテリー側で別の機器(テレビ・冷蔵庫等)使用されれば電圧検知無しで単にメインとサブを接続する方式ではメイン・サブ共に消費されてしまうため、このような状態でエンジンを停止すれば再始動が困難なる可能性があります。SLセパレーターRC-12はメインバッテリーの電圧が低下するとメインとサブの接続を解除してメインバッテリーを優先的に充電することでメインバッテリーの過放電状態を早く解消することができます。接続・解除状態はLEDによっても表示されます。

注意
SLセパレ−ターRC-12-40Aはリレー制御です、電流制限機能はありません。
バッテリーをさらに良く管理するためには電流制限機能品の
サブバッテリーコントローラSCP12シリーズを御覧下さい。


仕様変更品

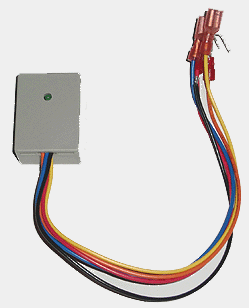

RC-12-40A

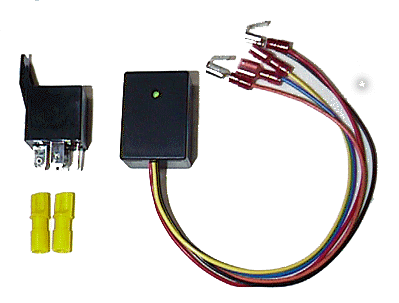

旧製品

製品仕様変更内容
・RC-12本体ケース変更(材質)しました。(本体色グレー)
・基板内容変更しました。(制御動作は同じ)
 付属リレー40Aの変更はありません。

価格改定2023.1

SLセパレーターRC-12-40A 5,900円(税抜き)

・バッテリー電圧(メイン・サブどちらでも)

13.2±0.1V以上でリレーON (LED点灯)

メインとサブバッテリー接続
バッテリー電圧(メイン・サブ両方)
 12.5±0.1V以下でリレーOFF(LED消灯)

メインとサブバッテリー接続解除

・付属リレー定格40A(40A連続可)車載用リレー
 (モーター負荷突入82A、定常18Aの接点開閉10万回可能)

・本体サイズ D40×W30×H20mm(配線含まず)


5.0-40A配線キット(5スケア線) 3,800円(税抜き)

・配線長 約5m
  ・40Aスローブローヒューズ-2個
(SCP12シリーズ、RC-12シリーズ各共通品)


関連製品 SLコントローラRC1210B ・ リレー、圧着端子セット

(製品の仕様は改良のため予告なく変更する場合がございます。)
