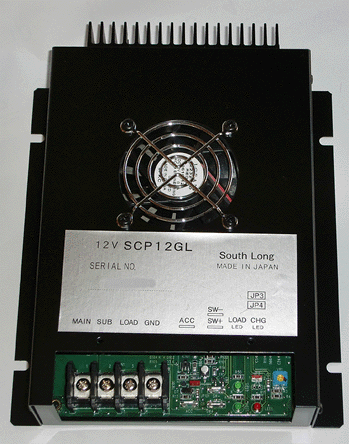

サブバッテリーコントローラSCP12GLは昇圧充電よるリチウムバッテリー対応製品です。

1.走行充電時サブバッテリ−単独充電　　
　SCP12GLは充電時コントローラのLOAD出力をサブバッテリ−からメインバッテリーに切替えて出力、サブバッテリー単体として充電致します。(LEDによる切替表示)充電停止時はLOAD出力をサブバッテリーに切替え出力致します。
　*サブバッテリ−に直接接続されている機器の切替は出来ません。

2.充電動作
　ACC等の外部電圧がRC端子に入力されメインバッテリー電圧が13.2V以上で充電開始、RC端子電圧が無いまたは12.6V以下で充電停止(電流制限36A)、サブバッテリー電圧が14.6V以上の場合は満充電状態として充電を停止します。

3.昇圧充電
　13.2V以上で充電開始からRC端子電圧が無いまたは12.6V以下で充電停止までサブバッテリ−へ14.6V(リチウムバッテリー用)14.3V(鉛バッテリー用)2種類の昇圧充電を致します。(鉛バッテリ−、一般に自動車用等として販売されているバッテリ−)

*ジャンパーピン(JP3,JP4)の差し替えにより変更(出荷時14.6V設定　リチウムバッテリー用-JP3)

4.サブバッテリー保護機能
　サブバッテリー保ﾛ護機能はSCP12E,12F同様の仕様、電圧低下時の警報(10.8V)さらに電圧低下時にLOAD出力停止(10.2V)

注意(重要事項)
サブバッテリ−として接続可能なリチウムバッテリーは12V自動車船舶用と販売されバッテリ−管理システム(BMS)が搭載されている製品にして下さい。
バッテリ−管理システム(BMS)が無い製品はリチウムバッテリ−、機器を損傷する場合があります。また接続可能なサブバッテリ−容量は50Ah〜200Ah程度の範囲として下さい。

(リチウム、鉛バッテリ−共通)
200Ah以上に接続する場合は外部AC充電器、太陽光発電等により補充電が可能な状態でご使用下さい。

・バッテリー公称電圧 　　　　12V　　　　　　　 (リチウム、鉛バッテリ−共通)
・サブバッテリ−容量　 50Ah〜200Ah(リチウム、鉛バッテリ−共通　200Ah以上時はAC充電器、太陽光発電等による補充電機器設置)
・充電制御 　　
　充電開始電圧　　　　　　13.2±0.1V以上　 (赤LED1-点灯)
　　　停止電圧　　　　　　12.6±0.1V以下　 (赤LED1-消灯)
　充電電流制限　　　　　　　　　　　　　　　　36A※ 　　　　　
　過充電防止電圧(SUB)　　 14.6±0.1V以上　 (JP3設定-リチウムバッテリ−)
　過充電防止後の再充電　　13.2±0.1V以下
　昇圧充電電圧(最大)　　 　14.6±0.1V　　 　 (JP3設定-リチウムバッテリ−)
　　 　　　　　　　　　　　14.3±0.1V 　　 　(JP4設定-鉛バッテリ−)
※電流制限36Aはメインからサブバッテリ−へ昇圧前電流値、サブバッテリ−に対しては昇圧変換効率後の電流値になります。
・過放電保護(SUB)
　過放電警報出力電圧　　　10.8±0.1V以下 (ブザ−)
　負荷遮断電圧 (LOAD) 　　10.2±0.1V以下 (緑LED-消灯)
　負荷再出力電圧 (LOAD)　 12.1±0.1V以上 (緑LED-点灯)
　負荷出力制御電流(最大)　　　　　　　30A* 　
*負荷出力制御電流は制御可能の最大値、30A出力は1時間以内、連続出力は20A (電流制限機能はありません)
