SCP12E 配線図(走行充電)

SCP12E-PVはSCP12Eに太陽電池からの充電機能を搭載
SCP12ET-PVはSCP12Eに太陽電池からの充電機能と3way冷蔵庫等出力搭載(LOAD2)

SCP12E(基本共通仕様)

バッテリー公称電圧        12V     (鉛蓄電池)
充電開始電圧        13.0±0.1V以上
充電停止電圧        12.5±0.1V以下
入力制御電流            22A      (電流制限 )
過充電防止電圧(SUB)     14.7±0.1V以上*

過放電警報出力電圧      10.5±0.1V以下  (ブザ−)
負荷遮断電圧(LOAD1)    10.0±0.1V以下
 再出力電圧(LOAD1)    12.1±0.1V以上
負荷出力制御電流(最大)       30A

*通常の走行充電ではサブバッテリ−が過充電状態(14.7V以上)になる可能性はありません。

太陽電池充電対応(PV+) (SCP12E-PV・SCP12ET-PV)
過充電防止電圧       14.7±0.1V以上
  再充電電圧       13.2±0.1V以下
入力制御電流(最大)         14A      (太陽電池240W相当)
(太陽電池の出力動作電圧は16-18V範囲、住宅用等の動作電圧20V以上の太陽電池は接続しないで下さい)

3way冷蔵庫対応    (SCP12ET-PV)
出力開始電圧(LOAD2)     13.0±0.1V以上
  停止電圧(LOAD2)     12.5±0.1V以下
負荷出力制御電流(最大)       30A



サブバッテリーコントローラSCP12E-3Sシリーズ(型式12B-3Sから変更、3連スイッチ仕様に変更はありません)
 残量表示メーターパネル3連スイッチ仕様


コントローラ本体はSCP12E各仕様と共通です

・スイッチ (LED全照明)
 電流容量は最大14A (過電流保護は約14A以上で動作します)
・過電流保護
 スイッチ位置に対応、過電流時赤LED点灯(約14A以上)
 過電流保護は自動復帰型、表示点灯(約14A以上)時はスイッチからの出力は微少電流に制限、
 復帰は過電流の原因を取り除いてスイッチをOFF、しばらく放置(保護素子を冷却)後スイッチON
 (過電流保護動作・復帰時間は過電流値、周辺温度状況により異なります)
製品は電圧計付4連スイッチの電圧計をサブバッテリーコントローラSCP12E/Mの残量表示メーターにスイッチ1個をコントローラ本体の負荷出力(LOAD)をON・OFF用スイッチに変更した仕様です。
製品はサブバッテリーコントローラSCP12E/C(本体)とのセット商品になります。



SCP12E用配線キット1(販売終了品)




充電線3スケア品の販売を終了致しました。代替え品は5スケア品、 5.0-40A配線キットになります。

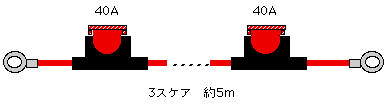

SCP12E用配線キット1はメインバッテリーからサブバッテリーの充電線(3.0スケア)に40Aオートヒューズが接続された充電用配線です。(約5m)
コントローラ各端子の接続線は含まれていません。各端子の配線も必要な場合は配線キット2をご使用下さい。
(SCP12Fは5.0-40A配線キットを使用ください)

(50Aヒュージブルリンク、コネクター仕様から40Aヒューズ仕様へ変更致しました)
(注意)  SCP12E-PV,12ET-PVの太陽電池の発電電流が8A以上の場合は5.0スケア線の使用をお勧めします。



SCP12E用配線キット2(販売終了品、SCP12F用配線キット2をご利用ください)

充電線3スケア品の販売を終了致しました。代替え品は5スケア品、 SCP12F用配線キット2になります。

SCP12E端子台 MAIN,GND,SUB,LOAD1(LOAD)の配置は12Fと同じです。





メイン-サブバッテリー充電用3スケア(赤)線 (40Aオートヒュ−ズ2,予備1) 約5m 1本
負荷出力LOAD1 用3スケア(赤)線  約1.5m 1本
サブバッテリー(-)用3スケア(黒-太い) 約1.0m 1本
コントローラGND用0.85スケア(黒-細い) 約1.5m 1本
メーターパネル用4本線各色  約1.5m 1セット
圧着丸端子コントローラ用  4個
アース,バッテリーターミナル用 1個
*50Aヒュージブルリンク、コネクター仕様から40Aオートヒューズ仕様に変更致しました

SCP12E用配線キット2はサブバッテリーコントローラSCP12Eシリーズの接続に必要な配線が入っています。
(太陽電池の充電線は含まれません)
(注意)  SCP12E-PV,12ET-PVの太陽電池の発電電流が8A以上場合は5.0スケア線を使用をお勧めします。
*サブバッテリー(-)が車体接続できない車輌および船舶は配線キット2-Mをご用意しています。(サブバッテリ−(-)用線5m仕様)お問い合わせ下さい。

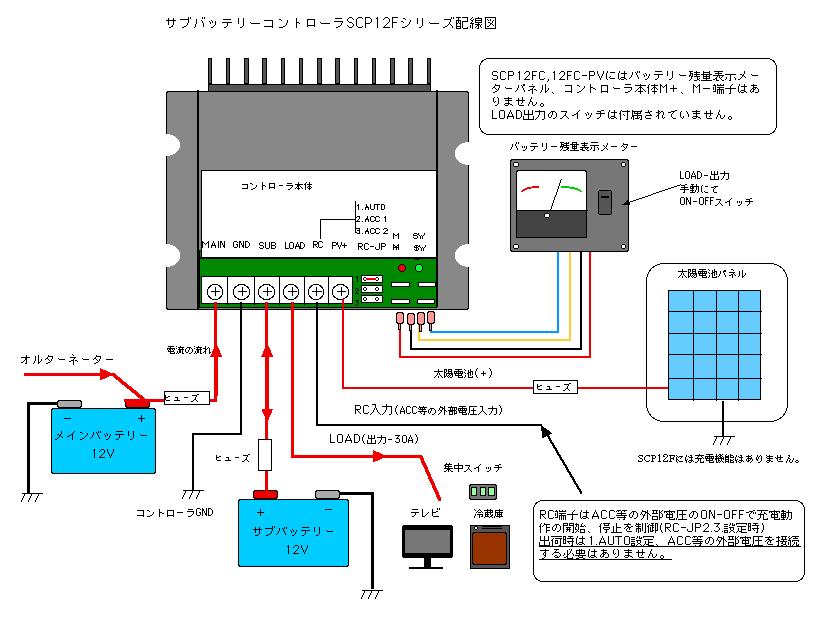

SCP12F 配線図

SCP12F-PVはSCP12Fに太陽電池からの充電機能を搭載
SCP12FCにはバッテリ−残量表示機能はありません。

SCP12F(基本共通仕様)

バッテリー公称電圧        12V     (鉛蓄電池)
充電開始電圧        13.0±0.1V以上  (RC端子AOUTO設定)
充電停止電圧        12.5±0.1V以下
入力制御電流            32A      (電流制限 )
過充電防止電圧(SUB)     14.7±0.1V以上*

過放電警報出力電圧      10.5±0.1V以下  (ブザ−)
負荷遮断電圧(LOAD)      10.0±0.1V以下
 再出力電圧(LOAD)      12.1±0.1V以上
負荷出力制御電流(最大)       30A

*通常の走行充電ではサブバッテリ−が過充電状態(14.7V以上)になる可能性はありません。

太陽電池充電対応(PV+) (SCP12F-PV・SCP12FC-PV)
過充電防止電圧        14.7±0.1V以上
  再充電電圧        13.2±0.1V以下
入力制御電流(最大)          14A      (太陽電池240W相当)
(太陽電池の出力動作電圧は16-18V範囲、住宅用等の動作電圧20V以上の太陽電池は接続しないで下さい)

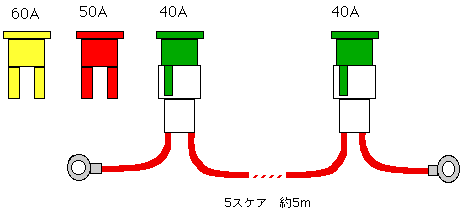

5.0-40A配線キット

5.0-40A配線キットはメインバッテリーからサブバッテリーの充電線(5.0スケア)に40Aスローブローヒューズが接続された充電用配線です。(約5m)

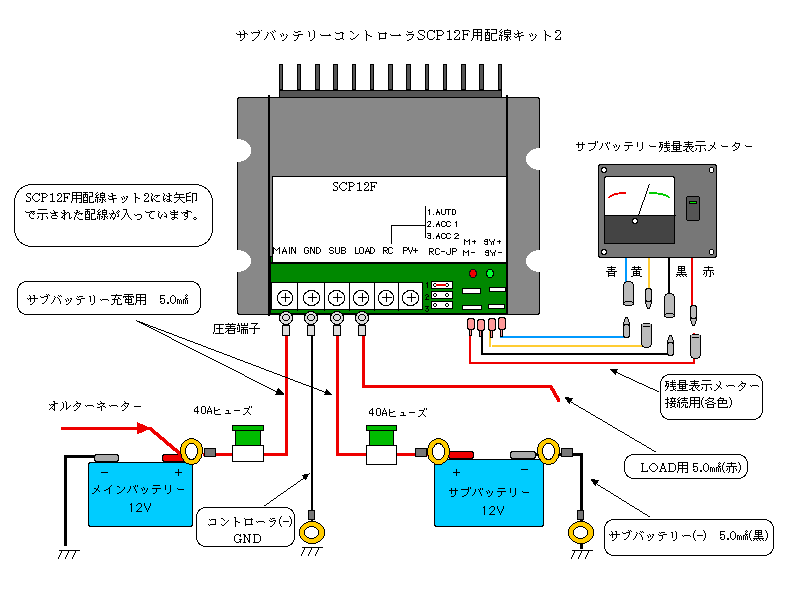

サブバッテリ−コントローラSCP12F用配線キット2
(SCP12Eの配線に使用できます)

メイン-サブバッテリー充電用5スケア(赤)線 (40Aスローブローヒュ−ズ2個) 約5m 1本
負荷出力LOAD 用5スケア(赤)線  約1.5m 1本
サブバッテリー(-)用5スケア(黒-太い) 約1.0m 1本
コントローラGND用0.85スケア(黒-細い) 約1.5m 1本
メーターパネル用4本線各色  約1.5m 1セット
圧着丸端子コントローラ用  4個
アース,バッテリーターミナル用 1個

SCP12F用配線キット2はサブバッテリーコントローラSCP12F(12E)シリーズの接続に必要な配線が入っています。
(太陽電池の充電線、RC端子用線は含まれません)
