新型波動ツィーター
CLT-2 Ｃｒｙｏ
販売価格 ￥１３５，０００（税別）
生産完了モデル
（この製品は１４日以内返品頂けます）
波動ツィーターの原理
コンサート会場でシンフォニーを聴いているとき、小さなトライアングルが他の楽器の音に埋もれずハッキリ聞こえることを疑問に感じたことはありませんか？ 身近な音にも同じような例は沢山あります。「風鈴」や「虫の声」などはそれにあたりますが、ではなぜ「小さな楽器から発生する音」が「大きな楽器の音」と同じように、あるいはそれらよりもハッキリと聞こえるのでしょう？
その秘密は、「音の立ち上がりの鋭さ＝空気の圧力の高さ」にあるのです。
トライアングルから音が出る様子を例にあげて説明しましょう。トライアングルは「剛性の高い金属同士」を打ち付け「音」を出しています。音が発生する瞬間をスローモーションで解析すれば、まず打ち付けられた金属の表面に「小刻みで素早い振動」が発生し、次の瞬間その振動が「金属の内部を音速よりもずっと速い速度」で波が広がるように伝わって、瞬時にトライアングルの表面全体が「小刻みで素早い振動」を始めます。この時「トライアングルに接している空気」が「剛性の高い金属表面の振動により素早く強力に圧縮」され「圧力の高い＝鋭い波形」の音波を発生するのです。この「圧力の高い空気の波（鋭い音）」が私達に届いたとき「他の圧力の低い楽器の音」よりも優先的に、「ハッキリした音」として聞こえるのです。「ハッキリした音」の正体は「全体としてのエネルギーの大きさ」ではなく、「単位時間あたりのエネルギーの大きさ」つまり、「空気の圧力の高さ（鋭さ）」なのです。
トライアングルのみならず、バイオリンなどの弦楽器やシンバルなどの打楽器から「高い音」や「鋭い音」が発生する時、楽器の発音体はほとんど例外なく表面が波打つように振動する「波動モーション」で運動しています。この「剛性の高い発音体が高速で振動する波動モーション」により空気は強く圧縮され、「鋭い音（アタック）」を生みだしているのですが、現在主流の「オーディオ機器の高音発生装置＝ツィーター」のように剛性の低い薄い膜を「ピストンモーション」で往復運動させるだけでは「空気を十分に圧縮」出来ず、双方の「圧縮力（圧縮率）」の違いが「楽器の生の音」と「スピーカーの音」の大きな違いをもたらし、スピーカーの音が弱々しい原因となっていると考えられるのです。
この従来のスピーカーの欠点を補うため、
CLT-2は楽器と同じ「圧力の高い音波」を作りだす装置として考案されました。CLT-2は剛性が高く不快な共振音を発生しない「カーボン・パネル」を発音体に使用し「イギリス・ＮＸＴ社特許」のライセンス供与を受けた［NXT方式］により「コントロールされた最適な高速分割共振モード」でパネルを駆動、「楽器に非常に近い原理で音波を発生」する画期的な「補助ツィーター」なのです。
CLT-2は従来の方式のスピーカーでは再現することの出来なかった「圧力の高い音波」を発生すると同時に、内蔵されたネットワークが付け足そうとするスピーカーと「重なる音域」を効果的にカットするように設計されています。そのため、面倒なネットワークの調整や音量調整を一切必要とせずに、それまでのお使いのスピーカーにCLT-2を並列接続して付け加えて頂くだけで再現できなかった「生の楽器に近い自然な音」をお楽しみいただけます。
ＣＬＴ－２の電気的な特徴
| 面倒なネットワークの調整や音量の調整が不要。 |
| お手持ちのスピーカーと［並列］に接続するだけで使用できるので専用のアンプを用意するなど、余計なコストがかからない。 |
| シンプルな構造により、高い信頼性を確保。 |
ＣＬＴ－２の音質的な特徴
| シンバルやトライアングルなどの打楽器を始め、バイオリン、ギター、吹奏楽器などあらゆる楽器の明瞭度が向上、音の力強さが改善され、再生音が圧倒的に生音に近くなる。 |
| 音の広がりや定位感が改善され、空間表現が自然になる。 |
| 音の躍動感が大幅に向上し、音楽が生き生きとする。 |
ＣＬＴ－１からＣＬＴ－２の変更点
| フレームへの吸音材の追加 |
ＣＬＴ－１ ＣＬＴ－２
| スピーカー端子のグレードアップとネック部分の強度向上 |
ＣＬＴ－１ ＣＬＴ－２
| 脚にローゼンクランツ製インシュレーターを採用 |
| ネットワークボックス内へ吸音材の追加 |
ＣＬＴ－２の接続方法
このツィーターにはネットワークが組み込まれています。ご使用中のスピーカーの入力端子（アンプからのケーブルを接続する端子）より、接続ケーブル（付属していません。オーディオ用のスピーカーケーブルをお使い下さい）を伸ばして、CLT-2の入力端子と接続してください。（電気的には並列接続になります）
アンプ → スピーカー → ＣＬＴ－２
※補助ツィーターとして設計されていますので、単体ツィーターとしての使用は出来ません。必ずスピーカーシステムと組み合わせて、同時に使用してください。
ＣＬＴ－２の標準的な設置方法
| CLT-2はお使いのスピーカーの天板の上に設置するか、もしくはツィーターのできるだけ近くに設置してください。 |
| CLT-2の振動板（黒いカーボン・パネル）とお使いのスピーカーのツィーターの振動板の前後位置を合わせてください。 |
| お使いのスピーカーがホーン型の場合は、高域のドライバーの振動板とCLT-2の振動板の前後位置を合わせてください。 |
| スピーカーとの接続にはなるべく高品質のスピーカーケーブルをお使い下さい。 |
別売り品の「レーザーセッター」を使うなどして、左右のスピーカーの位置関係を調整し、正確なステレオイメージが得られている場合には、CLT-2の数㎜の前後位置のずれが音場の広がりや低音の濁り、高音の鋭さに大きな影響を与える場合があります。
CLT-2をご使用になっても十分な効果が得られないと感じられる場合は、次のような方法で微調整を行えば、最良の効果を得ることが出来ます。
| CLT-2振動板の角度の微調整 |
＜１＞ ＜２＞ ＜３＞
付属の白い厚紙をCLT-2の横に立て、フレームが底板に対して正確に直立しているかチェックします。＜１＞
もし振動板が前や後ろに傾いていたら、厚紙とフレームが平行になるように、底板を片手で押さえながらもう片方の手でカーボン・パネルの振動板を押さないように注意しながらフレームの上部を前後に振って（押し/引いて）フレームが正確に直立するように＜３＞フレームの角度を調整してください。
| CLT-2の前後位置の微調整 |
どちらかのスピーカーの音を消し、必ず片方だけの音を聴きながらCLT-2を前後に動かし最適な位置を探ります。音を聞き分ける時に注意するポイントは、CLT-2が前過ぎると高音が「CLT-2の振動板」から聞こえ、逆に後ろ過ぎるときには「スピーカーのツィーター」から聞こえることで判断します。CLT-2とツィーターの中間あたり（指の位置） から高音が聞こえる位置が最適なポジションです。
この調整を左右別々に行い、位置調整後のCLT-2の位置が左右でほとんど同じになっていることを確認し、もし左右で位置が大きく違うようなら作業をやり直してください
CLT-2(CLT-1）専用カーボンフェルト
￥６,５００（税別）

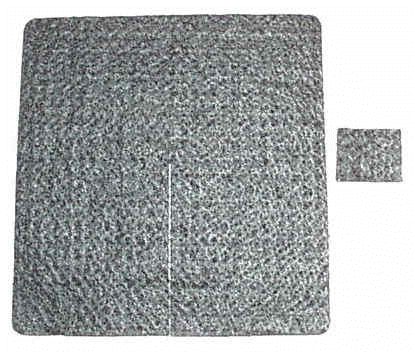

カーボンフェルト / （Ａ・左）２４㎝×２３㎝×２枚 / （Ｂ・右）４㎝×５㎝×２枚
| 設置場所 |
すべての調整が終了し
CLT-２(CLT-1)の位置が決まったなら、付属のカーボンフェルト(A)の切り込みを確認して、切り込みが後ろになるようにCLT-２(CLT-1)の前側から底板の上部を覆うようにカーボンフェルト(A)を設置してください。
２）次にカーボンフェルト(
B)をCLT-2(CLT-1)<首/ネック>部分の前側に立てかけるように設置してください。この写真では分かりやすくするためにカーボンフェルト(A)は取り外しています。
３）(
A)･(B)のカーボンフェルトを設置し終わったら完成です。
「カーボン・フェルト」には次のような危険性があります。
この警告文をお読みになって、同意された場合のみ「カーボン・フェルト」をお使い下さいますようお願い申しあげます。
─────────────────────────────────────────
＊＊＊＊＊人体への危険性について＊＊＊＊＊
カーボンフェルトに触れるときには、ゴム手袋などを着用し素手で触れないように注意してください。素手で触れた場合、カーボンの微細な繊維が皮膚に刺さることでちくち＋０くとした刺激やかゆみを感じることがあります。
カーボンフェルトを取り扱うときには、空中に浮遊したカーボン繊維を吸い込まないように注意し必要があればマスクなどを着用してください。
カーボンフェルトは「グラスウール」と同じように、曲げ応力を受けた場合簡単に折れて切断されます。切断面は堅く鋭いため、容易に皮膚に刺さります。カーボンは人体への親和性が高いため、低刺激で皮膚に刺さった繊維や吸入された繊維があなたの健康を害する恐れは低いと考えられますが、安全性は確認されていません。
カーボンフェルトを露出した状態で使用する場合、誤って触れたりしないように注意してください。特に子供や乳幼児の手の届くところにはカーボンフルトを露出した状態で放置しないでください。また、不用意にカーボンフェルトの繊維が飛散しないように注意してください。
＊＊＊＊＊電気回路への危険性について＊＊＊＊＊
カーボンフェルトから発生する「カーボンの繊維屑（カーボンダスト）」には、導電性があり、万が一電気回路に触れた場合ショートをおこして電気回路に故障を発生させる恐れがあります。カーボンダストが電気回路に入り込まないよう注意し、露出したカーボンフェルトの周辺にオーディオ機器やテレビなどを設置しないようにして下さい。
コンピューターなどの冷却用ファンが「吸い込み型」になっている場合には、カーボンダストを吸い込んで電気回路がショートする恐れがあります。露出したカーボンフェルトの付近でラップトップ・パソコンなどを使わないようにしてください。
不用意に電気回路の付近にカーボンフェルトの繊維が飛散しないように注意してください。
─────────────────────────────────────────
波動ツィーター［CLT-1］及び［CLT-2」に使用する吸音材として、ヒヤリング結果が良好なカーボンフェルトを採用いたしましたが、採用後にカーボンフェルトに添付された取り扱いの注意事項より上記のような危険性があることが判明いたしました。
我々のテストでの使用に際しましては、それほど大きな危険を感じるには至りませんでしたが、特にカーボンフェルトを露出した状態で吸音材として使用する場合には、上記の警告をよくお読みいただきお客様自身の判断にてご使用の可否をご決定下さいますようお願い申しあげます。
（株）逸品館
ＣＬＴ－１バージョンアップキットについて
↑文字をクリックするとリンクします。
