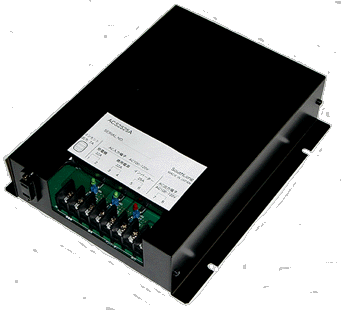

本製品はAC電源入力3系統( インバーター、商用電源、発電機
)を自動で切替えて出力する製品です。
インバーター入力25A(最大)、商用電源入力32A(最大)、発電機入力はACS2525Aは32A・ACS2525Bは40Aに対応します。
(商用電源-電力会社から送電される電源)
*ACS2525A・ACS2525BはACS30-10の上位機種になります。
本製品はインバーター、商用電源、発電機からのAC入力を電源として動作します。出力切替えはインバーター< 商用電源<
発電機への優先順位があります。

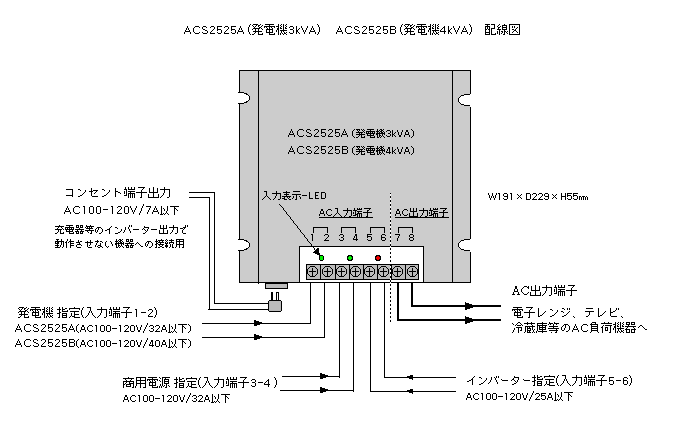

入力はインバーター(5-6端子)、商用電源(3-4端子)、発電機は(1-2端子)の入力が指定されています。
出力は7-8端子間から入力された電源電圧が出力されます。 (7-8端子出力ACS2525Aは25A以下、ACS2525Bは40A以下)
また商用電源(3-4端子)、発電機(1-2端子)からの入力時は出力端子7-8間とは別に切替え出力コンセント端子(7A)があります。
バッテリ−充電器等のインバーター出力で動作させない機器への接続用です。接続切替え動作は入力端子台後にあるLEDの点灯により表示されます
*本製品の入出力電圧(周波数)は同じです。AC115V入力時はAC115V出力になります。AC115V発電機で100V製品を使用する場合は降圧トランスで100Vに変換して入力して下さい
|
