サブバッテリーコントローラSCP12Eシリーズ (12V)

サブバッテリーコントローラSCP12Eシリーズは
走行充電、バッテリー残量表示、サブバッテリー保護3っの機能を合わせ持った製品です。
サブバッテリーコントローラSCP12Eシリーズは電子制御方式によりメインバッテリー電圧が13.0V以上になると半導体によりメインバッテリーとサブバッテリーを接続充電します。メインバッテリー電圧が12.5V以下でサブバッテリーへの充電を停止します。半導体制御により流れる電流も一定の制限(22A)をかけて大電流によるバッテリーの負担を軽減する事ができ密閉形バッテリーの充電にも対応可能です。(鉛蓄電池)
さらにサブバッテリーの残量を見やすいアナログメーターで表示、サブバッテリーの残量が少なくなると警報を出して警告、残量が低下するとサブバッテリーを保護するためにサブバッテリーコントローラから負荷への出力を停止してサブバッテリーを過放電から保護します。
バッテリー残量表示は電圧計をただ色分けした製品ではありません。コントローラ本体から表示制御を行っています。

リチウムバッテリ− (SCP12Eシリーズ,12Fシリーズ共通)
一般に12V自動車船舶用と販売されバッテリ−管理システム(BMS)が搭載されている製品はサブバッテリーとして接続できます。
(バッテリ−残量表示メーターは鉛バッテリ−とリチウムバッテリ−の放電特性の違いで表示は高めになります23.2)


・SCP12E-PV(太陽電池対応)
 SCP12Eに太陽電池からの充電機能を追加、サブバッテリー電圧が一定以上になるとサブバッテリーへの充電を停止、メインバッテリーへ充電を開始します。
(太陽電池の出力動作電圧は16-18V範囲)

・SCP12ET-PV(3way冷蔵庫・太陽電池対応)
  SCP12E-PVに3way冷蔵庫への出力機能を追加(サブバッテリー充電時のみ出力-LOAD2)


バッテリー残量表示メーターパネルに3連スイッチ仕様を追加、スイッチ仕様は電圧計付4連スイッチと同じになります。
・サブバッテリーコントローラSCP12E-3S
・サブバッテリーコントローラSCP12E-PV-3S
・サブバッテリーコントローラSCP12ET-PV-3S    製品、品番末尾に-3Sが入ります。

注 各3連スイッチ仕様製品は販売を終了致しました。

バッテリ−残量表示メーター
写真はSCP12ET-PV(端子台カバー外した状態)

サブバッテリーコントローラ
SCP12Eシリーズ仕様配線図

コントローラ本体サイズ
D125×W146×H42mm(12E)
D142×W146×H42mm(12ET-PV)
メーターパネル 105×80mm

*コントローラ本体のみ販売は致しておりません

価格改定2023.1

・SCP12E
   38,000円(税抜き)


・SCP12E-PV
   42,000円(税抜き)
 (太陽電池対応製品)

・SCP12ET-PV
    43,000円(税抜き)
 (太陽電池・3way冷蔵庫対応製品)

12E-3S
コントローラ本体はSCP12Eシリーズと同じ
販売終了致しました。

サブバッテリーコントローラ
SCP12E-3Sシリーズ仕様配線図
販売終了品



メーターパネル 180×80mm

販売終了品
(2021.11.5)

SCP12E用配線キット1(充電線3.0)
販売終了品


メイン-サブバッテリー充電線(約5m)、40Aオートヒューズ付
50Aヒュージブルリンクから
40Aオートヒューズに変更致しました

代替え品
5.0-40A配線キット(充電線5.0)

販売終了品

SCP12E用配線キット2(充電線3.0)
販売終了品

サブバッテリーコントローラ接続の必要な線が入っています。(太陽電池用線は含まれません)

50Aヒュージブルリンクから
40Aオートヒューズに変更致しました

代替え品
SCP12F用配線キット2(充電線5.0)

販売終了品



SCP12B本体
販売終了品

サブバッテリーコントローラSCP12EシリーズはSCP12Bシリーズの後継機です。

おもな仕様変更点
1.走行充電    電流制限 20A →
22A
2.太陽電池    入力電流 7A →
14A(太陽電池 240W相当)
3.形状変更    小型化
4.端子台仕様変更
・LOAD2(3WAY冷蔵庫等用)、PV+入力をリード線仕様から端子台仕様に変更
・M+,M-,SW+,SW- 端子台をタブ端子に変更(配列は12Bと同じ)

※バッテリー残量表示メーターパネルの変更はありませんが名称を12B/Mから12E/Mになります。

取り付け配線図
     製品の仕様は改良のため予告なく変更する場合がございます。


      ホーム  解説コーナー  商品一覧   新製品情報  製品の購入について  お知らせ・更新履歴

サブバッテリーコントローラSCP12Fシリーズ (12V)

サブバッテリ−コントローラSCP12FはSCP12Eの上位機種になります。

SCP12Eとの違い
1.走行充電  電流制限 32A (SCP12E-22A )
2.充電動作  電圧検知動作とACC等の外部電圧によるコントロール機能の3パターン仕様
       ACC等の外部電圧入力端子-RC端子を追加、ジャンパーピンを入れ替えることで3パターンの充電動作が設定できます。
 1.AUTO   メインバッテリー電圧が13.0V以上で充電開始、12.5V以下停止(自動制御)
 2.ACC 1   RC端子にACC等の外部電圧が入力され、メインバッテリー電圧が13.0V以上で充電開始12.5V以下または12.5V以上でも
        RC端子入力電圧が無くなった時点で充電停止。
 3.ACC 2   RC端子にACC等の外部電圧が入力され、メインバッテリー電圧が13.0V以上で充電開始12.2V以下または12.2V以上でも
        RC端子入力電圧が無くなった時点で充電停止。

         出荷時1.AUTO設定

4.LOAD2(3WAY冷蔵庫等用)廃止、RC端子に変更。
*.バッテリ−残量表示メーターはSCP12Eからの変更はありません。

SCP12FC
バッテリー残量表示機能を外した仕様を追加、バッテリー残量表示メーターパネルはありません。LOAD出力のON-OFFスイッチは別途用意ください。

バッテリ−残量表示メーター

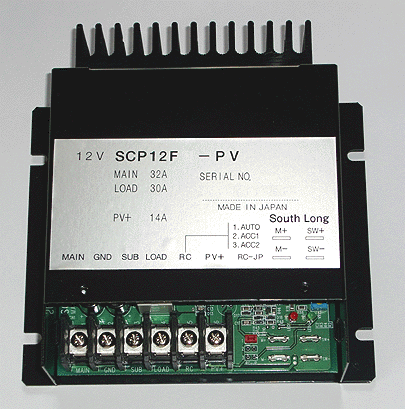

写真はSCP12F-PV(端子台カバー外した状態)


サブバッテリ−コントローラ
SCP12Fシリーズ仕様配線図

コントローラ本体
D147×W146×H42mm
メーターパネル
105×80mm

・SCP12F
 38,400円(税抜き)


・SCP12F-PV
 42,000円(税抜き)
     (太陽電池対応製品)

在庫無くなり次第価格改定予定

12E-3S
コントローラ本体はSCP12Fと同じ
売終了致しました。

配線方法はSCP12E-3Sと同じSCP12E-3S配線を参照して下さい。

サブバッテリーコントローラ
SCP12E-3Sシリーズ仕様配線図
販売終了品

販売終了品
(2021.11.5)


SCP12FC (バッテリ−残量表示機能はありません)

サブバッテリ−コントローラ
SCP12Fシリーズ仕様配線図

・バッテリ−残量表示機能はありません
・LOAD出力ON-OFFスイッチ別途ご用意ください。

・SCP12FC
 33,400円(税抜き)


・SCP12FC-PV
 37,000円(税抜き)
     (太陽電池対応製品)

在庫無くなり次第価格改定予定

5.0-40A配線キット(5.0線)

・配線長 約5m
・40Aスローブローヒューズ-2個
 (SCP12シリーズ、RC-12各共通品)

 3,800円(税抜き)

SCP12F用配線キット2(充電線5.0)
(CP12F・12E共通品)

サブバッテリーコントローラ接続の必要な
線が入っています(太陽電池用線は含まれません)

価格改定2023.1

5,900円(税抜き)

 製品の仕様は改良のため予告なく変更する場合がございます。
