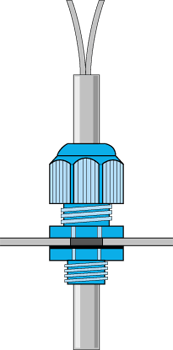

本品はケーブルが強く引っ張られても接続機器に影響がないように、ケーブルをボックスやパネルにしっかり固定し保持するコネクターです。
内部のゴムスリーブがケーブルをきつく締め付けるので、ボックス内へほこりや水、油の侵入を防ぎます。 本体はナイロン66を原料とした成型品ですから、絶縁、難燃性にすぐれ有機溶剤にも強い仕上がりになっております。 ケーブルを締め付けるプロペラ状のフィンが内部のゴムスリーブを効率よく圧縮し、従来のケーブルグランドよりも使用ケーブルの適合範囲が広がりました。 一番小さいケーブルグランドは、ケーブルサイズ3φ〜5φまでに適用するAGJｰ14という型番のものから、大きなケーブルグランドは、ケーブルサイズ16φ〜25φまでに適用するAGJｰ34というものまで、その間にAGJ-17、AGJ-21、AGJ-27と全部で5種類用意しております。 ロックナットを使用せずに、BOXやパネルに直接ねじ込むことが出来ます。 |
|
形番
|
適合ケーブル
|
ロックナット側 |

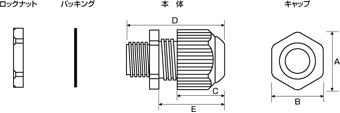

キャップ寸法
|
全長MAX
|
取付穴径
|
|||
|
A
|
B
|
C
|
D
|
E
|
||||
|
AGJ-14
|
3〜5φ
|
G1/4
|
17
|
15.5
|
13.5
|
30
|
17
|
13.5
|
|
AGJ-17
|
5〜8.5φ
|
G3/8
|
24
|
22
|
17
|
41.5
|
21.5
|
17
|
|
AGJ-21
|
6.5〜12φ
|
G1/2
|
29
|
26.5
|
18.5
|
45.5
|
26.5
|
21.5
|
|
AGJ-27
|
9.5〜17φ
|
G3/4
|
36
|
32.5
|
22
|
49.5
|
29.5
|
27
|
|
AGJ-34
|
17.5〜22.5φ
|
G1
|
46
|
42
|
26
|
54.5
|
33
|
34
|
|
||
| ロックナット側ネジはJIS規格管用平行ネジ ゴムスリーブ、パッキンの材質は EPDM 605（硬度61°、耐熱100℃） |
||
|
