動作仕様
充電制御 　　
　充電開始電圧　　　　　　13.0±0.1V以上　　　(LED赤点灯)
　　　停止電圧　　　　　　12.5±0.1V以下　　　(LED赤消灯)
　　　 　　　　　　　　　　22A (電流制限)　
過放電保護(SUB)
　負荷出力電圧(LOAD) 　　11.9±0.1V以上　　　(LED緑点灯)
　負荷遮断電圧(LOAD) 　　10.2±0.1V以下　　　(LED緑消灯)
　負荷出力電流(最大) 　　　 30A 　　
　　

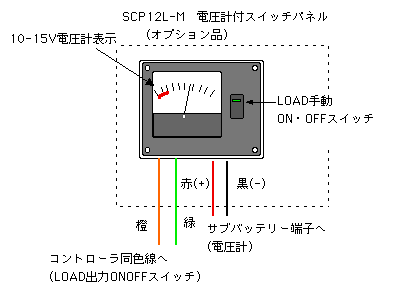

負荷出力手動スイッチ用線 (緑・橙)
負荷出力(LOAD)スイッチはON-OFF用　スイッチ未使用時は緑と橙線を接続

SCP12L-LB
　過放電警報出力電圧　　　10.8±0.1V以下 (外付けブザ−)
　　　　　　　　　　　　(ブザー停止はLOAD出力停止または11.3V以上に電圧が上昇時)
外形サイズ　　　　　　
　　　　　　　　　　　　88(W)×35(H)×102(D) mm　ブザーφ31.5(取付け部含まず)

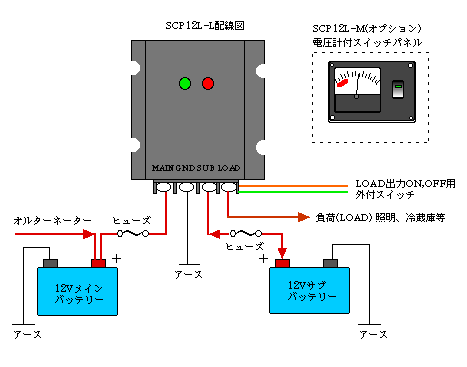

サブバッテリーコントローラSCP12Lのメイン-サブバッテリー接続に必要な線が入っています。
(LOAD出力線は入っていません)

メイン-サブバッテリー充電用3スケア(赤)線 (40Aオートヒュ−ズ2,予備1)	約5m	1本
サブバッテリー(-)用3スケア(黒-太い)線	約1.0m	1本
コントローラGND用0.85スケア(黒-細い)線	約1.5m	1本
圧着丸端子コントローラ用		4個
アース,バッテリーターミナル用		1個
