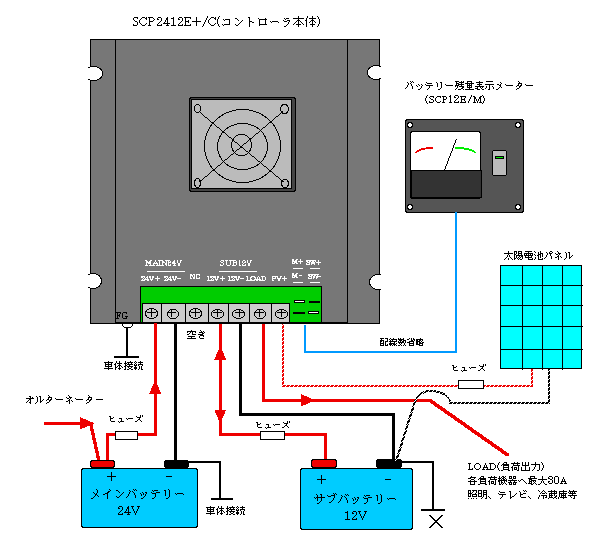

SCP2412E+配線図

仕様一覧 SCP2412E+/C (コントローラ本体)

・MAIN(入力)   24V       (鉛蓄電池)
・SUB (出力)   12V        (鉛蓄電池)
     充電開始電圧       26.6±0.2V以上   (MAIN24V)
       停止電圧       25.6±0.2V以下   (MAIN24V)
     SUB出力電圧       13.0〜14.9V     (最大32A 電流制限)
    過充電防止電圧       14.9±0.2V以上   (SUB12V)

・ LOAD出力 過放電保護(SUB)
    負荷出力開始電圧      12.1±0.1V 以上   (パネルSW-LED点灯)
    負荷出力遮断電圧      10.1±0.1V 以下   (パネルSW-LED消灯)
    過放電警報出力電圧     10.8±0.1V以下
    負荷出力制御電流(最大)      30A

・ PV+入力 太陽電池充電対応
     過充電防止電圧      14.9±0.2V以上
       再充電電圧      13.2±0.2V以下
    入力制御電流(最大)         20A       (接続太陽電池は12Vバッテリー充電用)
(太陽電池の出力動作電圧は16-18V範囲、住宅用等の動作電圧20V以上の太陽電池は接続しないで下さい)

本製品は絶縁型DCDCコンバーターを使用しています。メイン(24V)側とサブ(12V)側はそれぞれ独立した仕様になります。
24V(-)と12V(-)を共通にする必要はありません。
