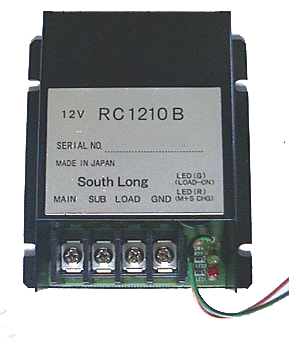

SLコントローラRC1210B (12V
)

SLコントローラRC1210Bは小型低価格でサブバッテリ−の充電・保護を可能(LEDで動作表示)とした製品です。

走行充電
(リレー方式)・サブバッテリー過放電警報(ブザー)・保護機能(LOAD出力自動停止-外付けスイッチ手動ON-OFF可)

・充電動作
SLコントローラRC1210Bはメイン・サブバッテリーをリレーにより並列接続して充電します。(12V鉛蓄電池)
車輌(船舶)のメインバッテリー電圧が13.4V以上になるとサブバッテリーへ充電を開始(赤LEDー点灯)、12.5V以下になると充電を停止(赤LEDー消灯)します。
メイン・サブバッテリー接続リレーは接点定格 30A/DC14V(モーターロック負荷)にて10万回、最大突入電流70A(参考値)を2個並列で使用しています。

*サブバッテリ−電圧が外部充電器等で充電され13.8V以上になるとメインバッテリ−と並列接続(赤LED-点灯)、メインバッテリ−を充電します。
 接続解除(メイン充電停止)は12.5V以下(赤LED-消灯)。

・サブバッテリー過放電警報、保護動作
サブバッテリ−電圧が低下(10.8V以下)すると警報音により過放電状態を警告します。さらに使い続けるとコントローラのLOAD端子出力を停止(10.2V以下)してサブバッテリーが過度の過放電状態にならない様に保護します。
(LOAD出力動作は緑LEDー点灯、消灯により表示)

またコントローラからの橙・緑線に外付けスイッチを取付けON・OFFする事でコントローラLOAD出力を手動で停止する事ができます。
(外付けスイッチを使用しない場合は橙と緑線接続状態にして下さい、未接続ではLOAD出力はでません)

・SLコントローラRC1210B-M(電圧計付スイッチパネル-オプション品)
SLコントローラRC1210B-Mは10V-15V表示の電圧計(10.5V以下赤帯表示)とコントローラからの橙・緑線に接続するスイッチ(ON・OFF表示LED付)を取付けたスイッチパネルです。

一般にACC(キースイッチ)で単にリレーをONさせる、オルターネーターの信号でリレーをONさせる方式ではメインバッテリーの過放電を防止するには不十分です。夜間渋滞でヘットライトを点灯のままの状態で停車、エアコンなどの機器を使用していた場合などではアイドリング状態でのオルターネーターの発電は少ないため充電できずにバッテリーから不足分が放電されます。さらにサブバッテリー側で別の機器(テレビ等)使用されれば電圧検知無しで単にメインとサブを接続する方式ではメイン、サブ共に消費されてしまうため、このような状態でエンジンを停止すれば再始動が困難なる可能性があります。SLコントローラRC1210Bはメインバッテリーの電圧が低下するとメインとサブの接続を解除してメインバッテリーを優先的に充電しますのでメインバッテリーの過放電状態を早く解消することが出来ます。

注意
SLコントローラRC1210Bには電流制限機能はありません。サブバッテリ−容量はメインバッテリ−の容量の±30%以内にして下さい
電流制限機能が必要な製品につきましてはサブバッテリーコントローラSCP12シリーズをご検討下さい。

*SLコントローラRC-1210V,RC-1210は販売終了致しました




 仕様・価格

RC1210B
W88×H35×D102mm(配線端子含まず)

SLコントローラRC1210B

                   13,400円 (税抜き)
・充電
メインバッテリー電圧13.4V以上(メイン、サブ接続充電赤LEDー点灯)
メイン、サブバッテリー電圧12.5V以下(メイン、サブ接続解除赤LED-消灯)

・ザバッテリ−保護
サブバッテリ−電圧10.8V以下、過放電警報音
サブバッテリ−電圧10.2V以下、LOAD端子出力停止
(緑LEDー点灯、消灯により表示)

RC1210B 配線図、仕様

生産終了予定品(2022.7.18)
使用部品の製造終了及び半導体等の入手困難より現在庫をもって販売終了致します。
生産終了致しました(2022.9.29)

代替品
サブバッテリーコントローラSCP12L-L・LB

SCP12L-Mオプション
パネルサイズ W105×H80×D35mm

RC1210B-M (電圧計付スイッチパネル、オプション品)

                 11,700円 (税抜き) 価格改定

    電圧計10-15V表示 (10.5V以下赤帯表示)
      LOAD出力スイッチ (LED付)

生産終了致しました(2022.9.29)

*SCP12L-Mとスイッチ配線仕様が異なります。

RC-1210V
パネルサイズ 80×105×40mm

販売終了致しました。

SLコントローラ RC-1210V-40A (付属リレー40A-2台)

                   19,800円 (税抜き)

仕様
 リレー1 (メイン・サブバッテリー接続用)
 リレー2 (サブバッテリー保護用)
 電圧計 10-15V 10.5V以下赤帯
 スイッチ (赤) リレー2 ON-OFF
 押しボタン(黒) メイン、サブ表示切替スイッチ


RC-1210V配線図、仕様
RC-1210
 55×40×20mm(配線含まず)

販売終了致しました。

SLコントローラ RC-1210-40A (付属リレー40A-2台)


14,000円 (税抜き)

 動作電圧
 リレー1 (メイン、サブバッテリー接続用)
 13.2±0.1V 以上   リレーON
 12.5±0.1V 以下   リレーOFF
 リレー2  (サブバッテリー保護用)
 12.1±0.1V 以上   リレーON
 10.1±0.1V 以下   リレーOFF

RC-1210配線図、仕様


製品の仕様は改良のため予告なく変更する場合がございます
