集中スイッチ  電圧計付4連スイッチ DC12V・24V

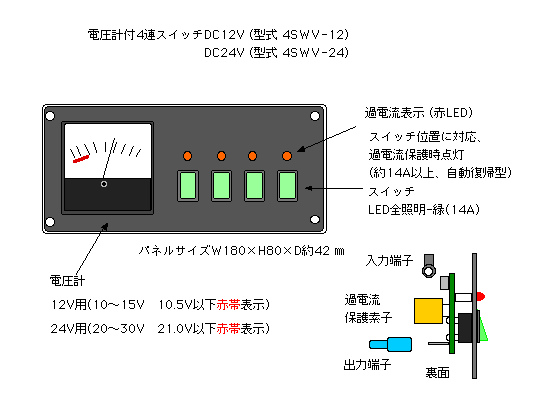

電圧計付4連スイッチDC12V (型式4SWV-12)


・電圧計付4連スイッチDC12V(電圧計10-15V)

  型式 4SWV-12 14,600円(税込15,768円)

・電圧計付4連スイッチDC24V(電圧計20-30V)

  型式 4SWV-24 15,300円(税込16,524円)

4連スイッチ

・電圧計
 見やすいアナログメーターでバッテリー使用範囲に合せて表示、赤帯表示によりバッテリーの過放電状態を
 警告します。(12V用は10V-15V範囲、24V用は20V-30V範囲でご使用下さい)

・スイッチ (LED全照明)
 電流容量は最大14A、接点保護回路付 (過電流保護は約14A以上で動作)

・過電流保護
 スイッチ位置に対応、過電流時赤LED点灯(約14A以上)
 過電流保護は自動復帰型、表示点灯(約14A以上)時はスイッチからの出力は微少電流に制限、
 復帰は過電流の原因を取り除いてスイッチをOFF、しばらく放置(保護素子を冷却)後スイッチON
 (過電流保護動作・復帰時間は過電流値、周辺温度状況により異なります)

・付属品
  出力用圧着端子2.0線用-4個 入力用圧着丸端子-1個



関連製品

3連スイッチ・2連スイッチ

5連スイッチ照明付12V・24V

集中スイッチ  電圧計切替え4連スイッチ DC12V・24V

電圧計付4連スイッチに2個のバッテリー電圧を切替え表示する押ボタンスイッチを追加しました。

電圧計切替え付4連スイッチDC12V (型式4SWV-12S)

・電圧計切替え付4連スイッチDC12V(電圧計10-15V)

  型式 4SWV-12S 15,600円(税込16,848円)

・電圧計切替え付4連スイッチDC24V(電圧計20-30V)

  型式 4SWV-24S 16,300円(税込17,604円)

4連スイッチ切替え

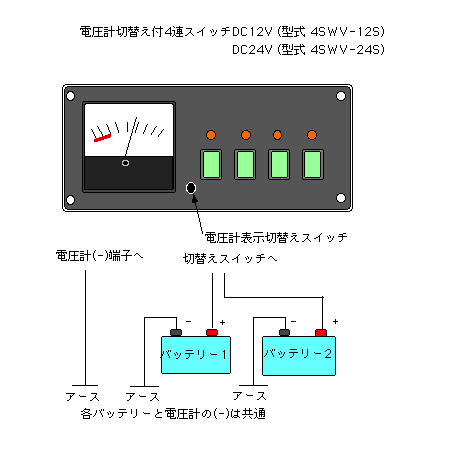

電圧計付4連スイッチに2個のバッテリー電圧を切替え表示する押ボタンスイッチを追加しました。


(例)
通常バッテリー1電圧を表示 スイッチを押してバッテリー2電圧表示
バッテリー1をサブバッテリー、バッテリー2をメインバッテリーとして表示も可能



関連商品 パネル切替SW付  (1台で2個のバッテリー管理)

製品の仕様は改良のため予告なく変更する場合がございます。
