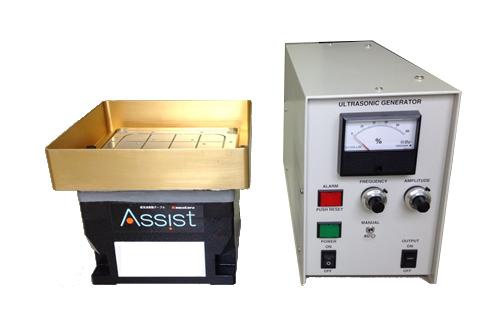

超音波振動テーブル(スペシャルタンク付)　「ASSIST-i」　Model USTi-150-20K

概要 超音波振動テーブルに固定されたワークを、振動により 加工抵抗の減少、切りくずの排出が円滑に行えます。 更にスペシャルタンクを装備したことでタンクに液体をためられ、 冷却効果とキャビテーションによる 工具への切りくず溶着を防ぐ効果が期待されます。 よって従来の加工技術では困難だった硬脆性材料・難加工材料の 小径穴加工・小径溝加工・形状加工・切断加工を高品質にします。 また、加工効率・工具寿命の点でも30％UPの威力を発揮します。

仕様 システムの構成 本体寸法 150(W)×150(D)×123(H)mm ワーク固定 真空吸着方式 テーブル面大きさ 150mm×150mm テーブル面平行度 0.01mm以内 専用発振器 寸法 135(W)×350(D)×200(H)mm 出力電力 150VA　Max 振動振幅 p-p 6μm 電源電圧 単相AC100V±10% 発振周波数 20kHz±1.5kHz アラーム回路 電源回路異常、過負荷、BLTの断線など 発振方式 PLL周波数自動追尾方式 付属品 AC電源ケーブル リモート制御用ケーブル BLT用ケーブル ※オプション：真空ポンプ(480VA)、オートドレンセパレータ
