第23回　大田区中小企業新製品・新技術コンクール 「奨励賞」受賞製品！
	概要 　高剛性超音波TOOLユニット「e-CUT」先端にカッター刃、 　ヘール刃、超硬ホイール、単結晶ダイヤを取り付け、 　超音波で振らすことにより、超音波を援用したカッティング・ 　シェーパー・スクライブが行えます。 　本体に剛性を持たせることにより、今まで不可能だったガラスや 　金属の切断・皮むき・圧痕などに使用できます。 　高剛性超音波TOOLユニット「e-CUT」を 　既設の機械に搭載することで、超音波援用加工が行えます。 　適応材料： 　　ガラス・炭素繊維・シート食材・発泡材・ 　　PET等の樹脂フィルム・光学用透明粘着シート（OCA）・ 　　アルミ箔・ステンレス箔・フレキシブル基板（FPC）・ 　　セラミックス基板　他 　※テスト加工のご依頼はご相談ください。

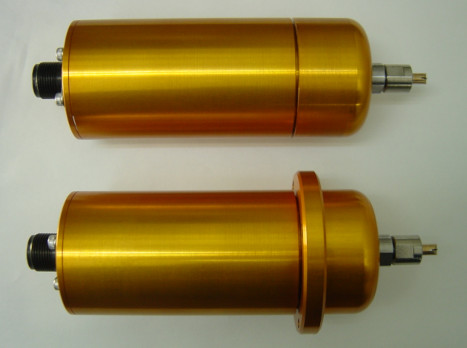

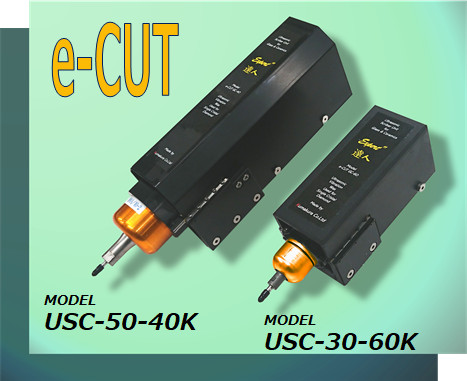

仕様　　Model　USC-50-40K システムの構成 本体寸法 φ50mm（フランジ部：φ65mm）×120mm ※突起部を除く コレットチャック 専用コレットチャック 本体重量 650g 専用発振器 出力電力 150VA/250VA Max 振動振幅 p-p 15μm 電源電圧 単相AC100V±10% 発振周波数 39kHz±1.5kHz アラーム回路 電源回路異常、過負荷、BLTの断線など 機能 リモートコントロール機能（外部からのON/OFF制御） 発振方式 PLL周波数自動追尾方式 発振器寸法 170(W)×280(D)×100(H)mm 付属品 AC電源ケーブル リモート制御用ケーブル BLT用ケーブル 仕様　　Model　USC-30-60K システムの構成 本体寸法 φ30mm×120mm（工具を除く） 工具接合部 M4ねじ締結 本体重量 160g ユニット総重量 733g 専用発振器 出力電力 150VA/250VA Max 振動振幅範囲 p-p 10.8μm 電源電圧 単相AC100V±10% 発振周波数 60kHz アラーム回路 電源回路異常、過負荷、BLTの断線など 機能 リモートコントロール機能（外部からのON/OFF制御） 発振方式 PLL周波数自動追尾方式 発振器寸法 135(W)×350(D)×200(H)mm 付属品 AC電源ケーブル リモート制御用ケーブル BLT用ケーブル 　※オプション：スクライブ用Z軸ユニット ※特注仕様対応：高剛性超音波TOOLユニット「e-CUT」を搭載した 　　　　　　　　システム装置の設計製作をいたします

工具取付図

オプション品　スクライブ用Z軸ユニット

e-CUT(40kHz)専用発振器		各種e-CUT(40kHz)専用工具
直行タイプ スクライブ装置への搭載事例		R・円形タイプ スクライブ装置への搭載事例
超音波カッター 樹脂シートの切断		超音波シェーパー（皮むき） リチウムイオン電池用 ステンレス容器のコンタミレス開封
超音波スクライブ （ピラポストホイール） ガラスのスクライブ		超音波ガラススクライブ（断面）
超音波カッティング パターン例
超音波スクライブ（ピラポストホイール）		超音波スクライブ（単結晶ダイヤ）
超音波カッティング（両刃ナイフ）		超音波シェーパー（超硬ヘール刃）
ガラススクライブ加工事例①　厚さt0.7 左：スクライブ面(×200)　右：割断面(×200)
ガラススクライブ加工事例②　厚さt0.05 左：スクライブ面(×200)　右：割断面(×2000)
