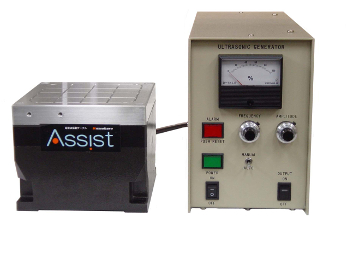

超音波振動テーブル　「Assist」　Model UST-150-20K

	第13回　大田区中小企業新製品・新技術コンクール 「奨励賞」受賞製品！
	概要 　被加工材料に超音波振動を付与することにより、 従来の加工技術では困難なファインセラミックス・石英・パイレックス・ サファイア・アルミナ・単結晶シリコン・ジルコニア・コバール・ タンタル・チタン等の硬脆性材料・難加工材料の微細穴加工・微細溝加工・ 形状加工・切断加工を補助します。 　真空吸着方式によりテーブル上面に被加工材料を固定し、 上下方向に超音波振動を与えます。超音波振動による 加工抵抗の低減や切り屑排出の効果として、 　　　・コバ欠けの減少 　　　・加工スピードアップ 　　　・工具寿命の延長 などがあり、加工品質と加工効率が向上します。 　超音波振動テーブルを既設の機械に搭載することで、 超音波援用加工が行えます。 　※テスト加工・デモ機の貸出し等、ご相談ください。

仕様 システムの構成 ワーク固定 真空吸着方式 テーブル面平行度 0.01mm以内 テーブル面大きさ 150mm×150mm 本体寸法 150(W)×150(D)×123(H)mm 専用発振器 出力電力 150VA　Max 振動振幅 p-p 6μm 電源電圧 単相AC100V±10% 発振周波数 20kHz±1.5kHz アラーム回路 電源回路異常、過負荷、BLTの断線など 発振方式 PLL周波数自動追尾方式 寸法 135(W)×350(D)×200(H)mm 付属品 AC電源ケーブル リモート制御用ケーブル BLT用ケーブル ※オプション：真空ポンプ(480VA)、オートドレンセパレータ

縦振動		弊社製卓上型超音波微細加工機
5軸マシニングセンターへの 搭載事例		化学強化ガラスの穴・溝加工
サファイアカバーガラス加工		サファイアポケット加工

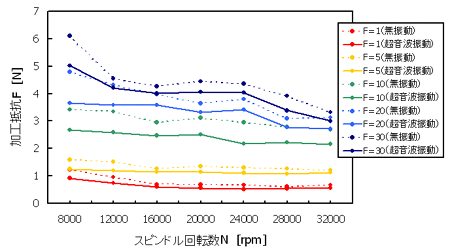

超音波振動の有無による加工抵抗値の比較　（材質：パイレックスガラス）

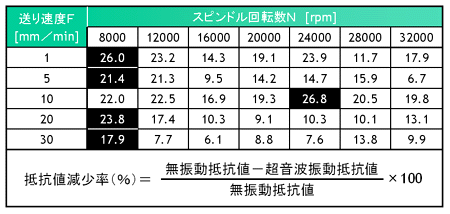

超音波振動の有無による加工抵抗値減少率の比較 （材質：パイレックスガラス）　最大26.8%

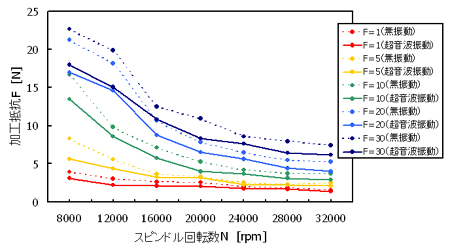

超音波振動の有無による加工抵抗値の比較　（材質：アルミナセラミックス）

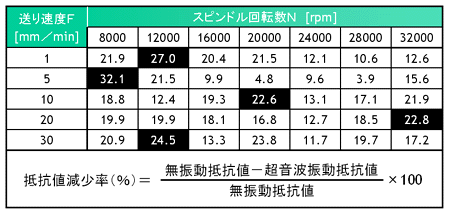

超音波振動の有無による加工抵抗値減少率の比較 （材質：アルミナセラミックス）　最大32.1%

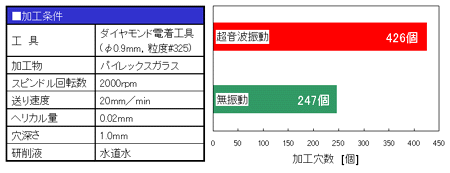

超音波振動の有無による工具寿命の比較　（材質：パイレックスガラス） 振動無しに比べ1.7倍

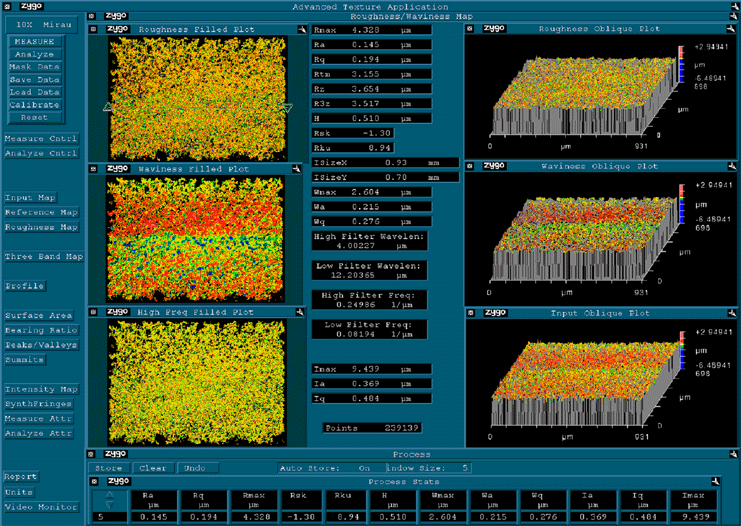

Zygoによる表面粗さ測定　（材質：サファイアガラス）
